ردهبندی مواد بلوری بر چارچوب دقیق ریاضیِ نظریه گروهها استوار است. در حالت جامد، تناوب پتانسیل اتمی محدودیتهایی را تحمیل میکند که به موجزترین شکل، با زبان گروههای نقطهای و گروههای فضایی بیان میشوند. این اعمال تقارنی صرفاً ابزارهایی برای طبقهبندی نیستند، بلکه اصولی مولد بهشمار میآیند که پدیدههای فیزیکی مجاز در یک ماده معین را تعیین میکنند.
گروههای نقطهای: قیود ماکروسکوپی
در سطح ماکروسکوپی، 32 گروه نقطهای بلورشناختی همه دورانهای صحیح و ناصحیحی را توصیف میکنند که بلور را حول یک نقطه ثابت نامتغیر باقی میگذارند. این اعمال، بر تانسورهای خواص فیزیکی مطابق با اصل نویمان اثر میگذارند: هر خاصیت فیزیکی ماکروسکوپیِ یک بلور باید دستکم تقارن گروه نقطهای آن را دارا باشد.
این اصل پیامدهای عمیقی دارد. برای مثال، وجود مرکز وارونگی (1) همه خواص تانسوری محوریِ مرتبه دوم، از جمله پیزوالکتریسیته و حساسیت نوری غیرخطی مرتبه دوم (χ(2))، را ممنوع میسازد. بهطور مشابه، وجود یک محور قطبی یکتا که 10 گروه نقطهای پیروالکتریک را تعریف میکند، شرطی لازم ــ هرچند ناکافی ــ برای فروالکتریسیته است. بنابراین، گروه نقطهای پیش از آنکه هر مدل میکروسکوپی ساخته شود، شرایط مرزی مربوط به کارکردهای ممکن یک ماده را تعیین میکند.
گروههای فضایی: درجات آزادی انتقالی
گسترش اعمال گروههای نقطهای بهوسیله انتقالهای شبکهای، به 230 گروه فضایی در سه بُعد میانجامد. این گروههای فضایی دو رده از انتقالهای غیرابتدایی را دربر میگیرند:
1. محورهای پیچی: دوران همراه با یک انتقال کسری در امتداد محور دوران (با نماد nm، که در آن n مرتبه دوران و m نشاندهنده انتقال کسری m/n است).
2. صفحات گلاید: بازتاب همراه با یک انتقال کسری در راستایی که در صفحه بازتاب قرار دارد.
این اعمال، پیامدهای مستقیم و قابل مشاهدهای در آزمایشهای پراش دارند. بهطور مشخص، وجود محورهای پیچی و صفحات گلاید به شرایط خاموشی سیستماتیک در عامل ساختار (Fhkl) منجر میشود. برای یک محور پیچی (21) موازی با محور c، تمام بازتابهای (00l) با l فرد، دقیقاً صفر هستند. برای یک صفحه گلاید c عمود بر a، تمام بازتابهای (h0l) با l فرد غایباند. این قواعد خاموشی، شواهدی مستقیم و بدون ابهام برای وجود عناصر تقارنی غیرسیمورفیک در اختیار آزمایشگر قرار میدهند.

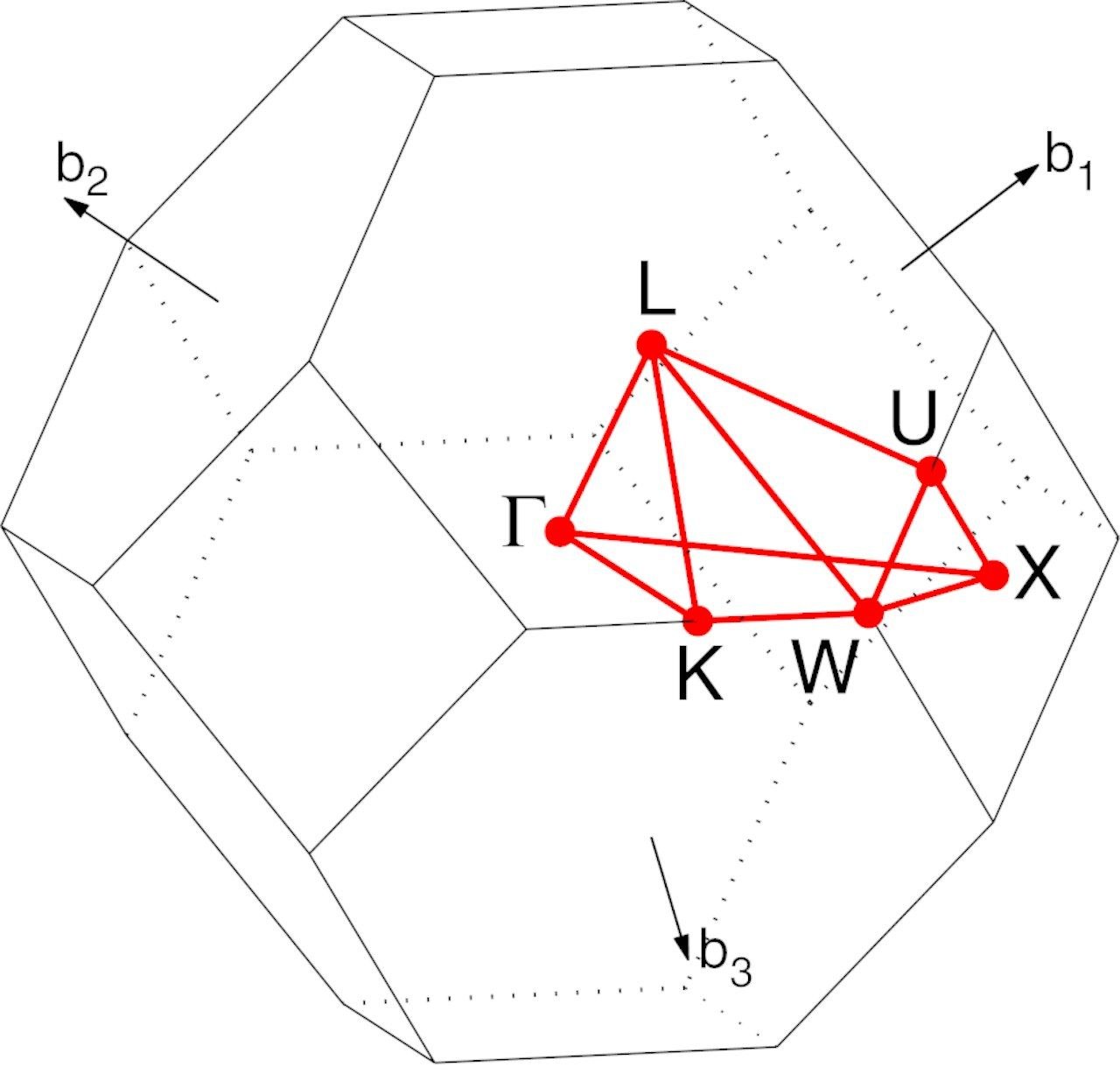

توضیحات تصویر: ناحیه بریلوئن شبکه مکعبی وجوهمرکزدار (fcc). ناحیه بریلوئن اول، سلول ویگنر–زایتسِ شبکه معکوس است. برای یک شبکه مستقیم fcc، شبکه معکوس از نوع مکعبی مرکزپر (bcc) است و ناحیه بریلوئن اول یک هشتوجهی بریدهشده است. نقاط پرتقارن بر اساس قرارداد استاندارد بلورشناختی نامگذاری میشوند: (Γ) در مختصات (0, 0, 0) در مرکز ناحیه؛ (X) در مختصات (1/2, 0, 1/2) در مرکز وجه و در امتداد راستای [100]؛ (L) در مختصات (1/2, 1/2, 1/2) در گوشه بدنه و در امتداد راستای [111]؛ و (W) در مختصات (1/2, 1/4, 3/4) و (K) در مختصات (3/8, 3/8, 3/4) روی مرز ناحیه قرار دارند. مسیر (W–L–Γ–X–K) گُوِه تحویلناپذیر ناحیه را دنبال میکند؛ گُوِهای که کل ناحیه بریلوئن را میتوان از آن با اعمال تقارن گروه نقطهای مکعبی تولید کرد. این مسیر بهطور رایج در محاسبات ساختار نواری الکترونی و در تفسیر دادههای طیفسنجی نشر نوری تفکیکزاویهای (ARPES) استفاده میشود.
فراتر از ساختار: تقارن در فضای معکوس
اهمیت تقارن گروه فضایی فراتر از تعیین موقعیتهای اتمی است. در زمینه ساختار الکترونی، نمایشهای تحویلناپذیر گروه فضایی در نقاط پرتقارن ناحیه بریلوئن، تباهیدگیهای نوارهای الکترونی را کنترل میکنند. این موضوع در مطالعه مواد کوانتومی توپولوژیک اهمیت ویژهای دارد.
رویکرد موسوم به شناساگرهای تقارنی که در چارچوب شیمی کوانتومی توپولوژیک صورتبندی شده است، نشان میدهد که تقارن گروه فضایی، همراه با تقارن وارونگی زمانی، قیودی را بر توپولوژی نوارهای اشغالشده اعمال میکند. در گروههای فضایی غیرسیمورفیک، وجود صفحات گلاید یا محورهای پیچی میتواند باعث تحمیل تقاطعهایی در نوارها شود که در برابر کوپلش اسپین-مدار پایدار هستند. این تباهیدگیهای تحمیلی با تباهیدگیهای تصادفی تفاوت دارند و مسئول ظهور فازهای نیمهفلزی دیراک و ویل، و نیز عایقهای بلوری توپولوژیک هستند.
دلالتها برای طراحی آزمایش
برای آزمایشگرِ فعال در این حوزه، ملاحظات زیر همچنان اساسیاند:
- در فضای حقیقی: گروه فضاییِ اختصاصدادهشده باید اشغالهای اتمی پیشنهادی را در موقعیتهای مشخص وایکوف مجاز بداند. یک انتساب نادرست میتواند به مدلهای ساختاری غیرفیزیکی و نتایج پالایش اشتباه منجر شود.
- در فضای معکوس: الگوی پراش مشاهدهشده باید پیش از پالایش مبتنی بر شدت، قواعد خاموشی دیکتهشده توسط گروه فضایی پیشنهادی را برآورده کند.
- در اندازهگیریهای انتقالی و نوری: گروه نقطهای باید با تقارن تانسور خاصیت فیزیکی اندازهگیریشده تطبیق داده شود تا اطمینان حاصل شود که پاسخ مشاهدهشده از نظر تقارنی ممنوع نیست.

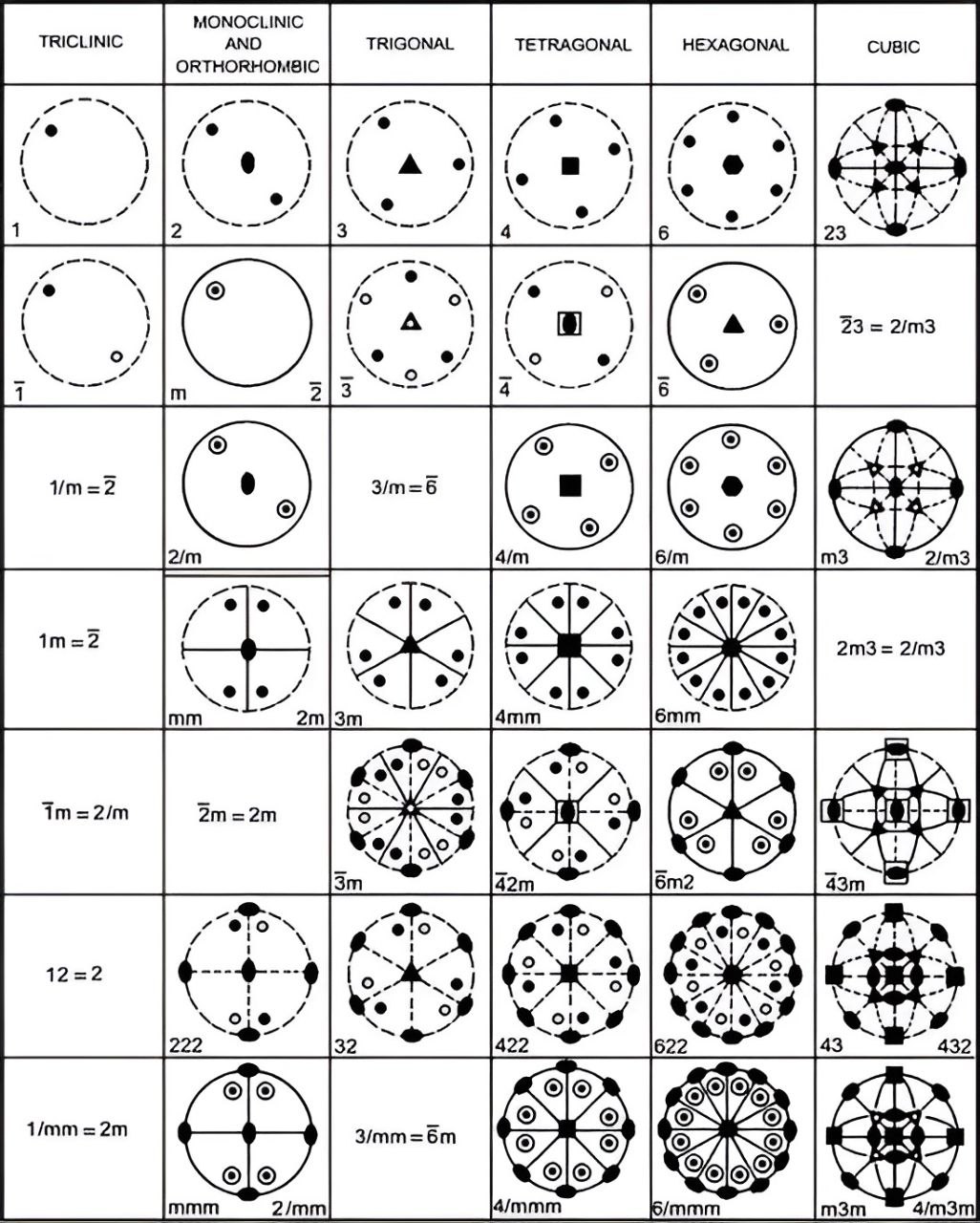

توضیحات تصویر: گروههای نقطهای بلورشناختی 32گانه. گروههای نقطهای مجموعه کامل عملیات تقارنی ــ شامل دورانها، بازتابها، وارونگیها و دورانهای نامتعارف ــ را توصیف میکنند که بلور را نسبت به یک نقطه ثابت ناوردا نگه میدارند. این گروهها بر اساس دستگاه بلوریای که به آن تعلق دارند طبقهبندی میشوند. نماد گروه نقطهای، که با نمادگذاری هرمان–موگن بیان میشود، عناصر تقارنی موجود را مشخص میکند.
گروههای نقطهای غیرمرکزوارون 21گانه از نظر خواصی مانند پیزوالکتریسیته و اپتیک غیرخطی مرتبه دوم اهمیت ویژهای دارند. در میان آنها، گروههای نقطهای انانتیومورف 11گانه از کایرالیته پشتیبانی میکنند، و گروههای نقطهای قطبی 10گانه، یعنی گروههایی که دارای یک محور قطبی یکتا هستند، برای بروز پیروالکتریسیته و فروالکتریسیته ضروریاند. گروههای نقطهای باقیمانده، یعنی 11 گروه، مرکزوارون هستند و عمل وارونگی (1) را دربر دارند؛ عملیاتی که همه خواص تانسوری با رتبه فرد را ممنوع میکند.
سخن پایانی
تقارن شبکه بلوری، قید بنیادینی است که همه تحلیلهای نظری و تجربی بعدی بر آن بنا میشوند. از اندیسگذاری الگوهای پراش پرتو X تا پیشبینی حالتهای سطحی توپولوژیک، گروههای نقطهای و فضایی چارچوبی دقیق و ضروری برای تفسیر پدیدههای ماده چگال فراهم میکنند. درک جامع این اصول تقارنی همچنان برای پیشرفت در طراحی مواد، مهندسی ادوات کوانتومی و فیزیک بنیادی حالت جامد، امری اجتنابناپذیر است.
واژهنامه:
1. تانسورهای خواص فیزیکی
کمیتهای ریاضیای هستند که توصیف میکنند یک ماده چگونه به محرکهای خارجی پاسخ میدهد؛ برای مثال، چگونه تنش مکانیکی موجب ایجاد قطبش الکتریکی میشود (تانسور پیزوالکتریک) یا چگونه میدان الکتریکی قطبش را القا میکند (تانسور حساسیت دیالکتریک). مؤلفههای تانسور به جهتگیری بلور وابستهاند و بهوسیله تقارن مقید میشوند.
2. حساسیت نوری
معیاری از این است که یک ماده تا چه اندازه در معرض میدان الکتریکی نور بهآسانی قطبیده میشود. این کمیت ضریب شکست و جذب ماده را تعیین میکند و بیان میدارد که ابر الکترونی چگونه در پاسخ به میدان الکتریکی نوسانی یک موج الکترومغناطیسی دچار اعوجاج میشود.
3. اپتیک غیرخطی
مطالعه پدیدههای نوریای است که هنگامی رخ میدهند که نور با شدتهای بالا، مانند شدتهای حاصل از لیزر، با یک ماده برهمکنش میکند؛ در این حالت پاسخ ماده غیرخطی میشود، یعنی قطبش دیگر با میدان الکتریکی متناسب نیست. این امر به بروز آثاری مانند دوبرابر شدن فرکانس (تولید هارمونیک دوم) و اختلاط فرکانسهای مختلف نور میانجامد.
4. فروالکتریسیته
ویژگی برخی مواد است که دارای قطبش الکتریکی خودبهخودی هستند و این قطبش را میتوان با اعمال یک میدان الکتریکی خارجی معکوس کرد. این ویژگی از یک ساختار بلوری غیرمرکزوارون با یک محور قطبی یکتا ناشی میشود و ماده در پاسخ قطبش بر حسب میدان الکتریکی، یک حلقه پسماند مشخص از خود نشان میدهد.
5. پیزوالکتریسیته
به تولید بار الکتریکی در یک ماده هنگامی که تحت تنش مکانیکی قرار میگیرد گفته میشود، و برعکس، به ایجاد کرنش مکانیکی هنگامی که میدان الکتریکی اعمال میشود نیز اطلاق میگردد. این خاصیت به یک ساختار بلوری غیرمرکزوارون نیاز دارد و بهطور گسترده در حسگرها، عملگرها و مبدلها بهکار گرفته میشود.
6. پیروالکتریسیته
به ایجاد قطبش الکتریکی موقتی در یک ماده هنگامی که دمای آن تغییر میکند گفته میشود. این پدیده در بلورهایی با یک محور قطبی یکتا رخ میدهد، جایی که تغییر دما قطبش خودبهخودی را تغییر میدهد و در نتیجه یک ولتاژ یا جریان قابل اندازهگیری در عرض بلور ایجاد میشود.
7. عامل ساختار
کمیتی ریاضی است که با Fhkl نشان داده میشود و دامنه و فاز موج پراکندهشده از یک بلور را در یک راستای پراش مشخص توصیف میکند. این کمیت به موقعیت اتمها، عاملهای پراکندگی اتمی و ارتعاشات گرمایی وابسته است و شدت هر قله براگ را در الگوی پراش تعیین میکند.
8. تقارن غیرسیمورفیک
به عملیات تقارنی گفته میشود که یک عمل گروه نقطهای، مانند دوران یا بازتاب، را با یک انتقال کسری که یک بردار کامل شبکه نیست ترکیب میکنند. از جمله این موارد میتوان به محورهای پیچی (دوران + انتقال) و صفحات لغزشی (بازتاب + انتقال) اشاره کرد که موجب غیبتهای سیستماتیک در الگوهای پراش میشوند.
9. نمایشهای تحویلناپذیر
سادهترین و بنیادیترین اجزای ریاضی یک گروه تقارنی هستند که توصیف میکنند حالتهای کوانتومی تحت عملیات تقارنی چگونه تبدیل میشوند. این نمایشها برای ردهبندی نوارهای الکترونی، مدهای فونونی و قواعد انتخاب بهکار میروند و تعیین میکنند که آیا خواص فیزیکیای مانند گذارهای نوری مجاز هستند یا ممنوع.
10. ناحیه بریلوئن
سلول واحد اولیه شبکه معکوس است که ناحیه بنیادی بردارهای موج (تکانههای بلوری) را برای الکترونها و فونونها در یک بلور تناوبی تعریف میکند. ناحیه بریلوئن اول شامل تمام مقادیر یکتای k (بردار موج) است و مرزهای آن متناظر با شرایط پراش براگ هستند.
11. ماده کوانتومی توپولوژیک
ردهای از مواد کوانتومی است که خواص الکترونی آنها بهجای تقارنهای موضعی، توسط توپولوژی کلی ساختار نواری کنترل میشود. این مواد دارای حالتهای سطحی نامتعارف و پایدار هستند که در برابر بینظمی و عیوب محافظت میشوند و به انتقال بدون اتلاف و دیگر پدیدههای غیرمعمول میانجامند.
12. تباهیدگی نوارهای الکترونی
حالتی است که در آن دو یا چند نوار انرژی الکترونی در یک بردار موج مشخص k در ناحیه بریلوئن دقیقاً انرژی یکسانی دارند. این تباهیدگیها میتوانند از تقارن ناشی شوند، برای مثال در نقاط پرتقارن، و مسئول بروز خواص الکترونی ویژه، از جمله شکلگیری نقاط دیراک و ویل، هستند.
13. تقارن وارونگی زمان
یک تقارن بنیادی در سامانههای فیزیکی است که بیان میکند قوانین فیزیک تحت وارونهکردن جهت زمان ناوردا باقی میمانند؛ این امر متناظر با تبدیل k→−k است. در سامانههای الکترونی، این تقارن قیودی بر ساختار نواری اعمال میکند و برای برخی فازهای توپولوژیک، مانند اثر هال اسپینی کوانتومی، ضروری است.
14. کوپلش اسپین–مدار
یک برهمکنش نسبیتی میان اسپین الکترون و حرکت مداری آن به دور هسته است که از حرکت الکترون در میدان الکتریکی هسته ناشی میشود. در جامدات، این برهمکنش به شکافت نوارهای الکترونی منجر میشود و برای وجود عایقهای توپولوژیک و نیز اثرات راشبا و درسلهاوس ضروری است.
15. فازهای نیمهفلزی دیراک و ویل
حالتهای نامتعارفی از ماده هستند که در آنها ساختار نواری الکترونی شامل تقاطعهای خطی نوارهاست که بهوسیله تقارن حفاظت میشوند. نیمهفلزهای دیراک دارای نقاط دیراک با تباهیدگی چهارگانه هستند و به حضور همزمان تقارن وارونگی و تقارن وارونگی زمان نیاز دارند؛ در حالیکه نیمهفلزهای ویل دارای نقاط ویل با تباهیدگی دوگانه هستند و به شکستن یکی از دو تقارن وارونگی یا وارونگی زمان نیاز دارند، و روی سطوح خود کمانهای فرمی نشان میدهند.
16. عایقهای توپولوژیک
موادی هستند که در بخش داخلی خود (توده) مانند عایق رفتار میکنند، اما از طریق حالتهای فلزی ویژه روی سطح یا لبههای خود رسانایی الکتریکی دارند. این حالتهای سطحی بهوسیله تقارن وارونگی زمان حفاظت میشوند، از اینرو در برابر ناخالصیهای غیرمغناطیسی و بینظمی مقاوماند و کاربردهای بالقوهای در اسپینترونیک و محاسبات کوانتومی دارند.
17. موقعیتهای وایکوف
مجموعههای مشخص و از نظر تقارنی همارز از موقعیتهای اتمی درون یک سلول واحد هستند که بهوسیله عملیات تقارنی گروه فضایی به یکدیگر مربوط میشوند. هر موقعیت وایکوف با یک حرف، مانند 1a، 2b یا 4c، مشخص میشود و چندگانگی، تقارن موضعی و مختصات کسری محلهایی را که اتمها میتوانند در ساختار بلوری اشغال کنند تعیین میکند.
18. فضای معکوس
یک ساختار ریاضی است که در آن شبکه بلوری بر حسب بردارهای موج، نه موقعیتهای فضای حقیقی، نمایش داده میشود. این فضا چارچوب طبیعی توصیف پدیدههای پراش، ساختارهای نواری الکترونی و ارتعاشات شبکه است و بردارهای شبکه معکوس در آن انتقالتکانههای مجاز را در آزمایشهای پراکندگی تعیین میکنند.
19. کایرالیته
ویژگی هندسیِ جسمی است که بر تصویر آینهای خود قابل انطباق نیست؛ مانند دست چپ و دست راست. در بلورها، کایرالیته از گروههای فضایی غیرمرکزوارونی ناشی میشود که فاقد مرکز وارونگی، صفحه آینهای و دورانهای ناسره هستند. این ویژگی به فعالیت نوری، یعنی چرخش صفحه نور قطبیده، و نیز به شکلهای بلوری انانتیومورف میانجامد که در دو نسخه چپدست و راستدست ظاهر میشوند.
