گرایش خوردگی و حفاظت مواد چیست؟
خوردگی و حفاظت مواد یکی از گرایشهای تخصصی کارشناسی ارشد مهندسی مواد است که سازوکار تخریب مواد در اثر برهمکنش با محیط و روشهای کنترل یا کاهش آن را بررسی میکند.
خوردگی فقط زنگزدگی فولاد در مجاورت آب و هوا نیست. ترکخوردگی یک خط لوله در محیط سولفیدی، حفرهدارشدن فولاد زنگنزن، تخریب پوشش یک مخزن، اکسیدشدن پره توربین و خوردگی بتن مسلح همگی در محدوده این حوزه قرار میگیرند.
مهندس خوردگی باید بتواند به پرسشهایی مانند موارد زیر پاسخ دهد:
- تخریب با چه سازوکاری اتفاق افتاده است؟
- چه عواملی سرعت خوردگی را افزایش دادهاند؟
- آیا ماده مناسبی برای محیط انتخاب شده است؟
- آیا طراحی تجهیز باعث ایجاد ناحیه مستعد خوردگی شده است؟
- چه نوع پوشش یا بازدارندهای مناسب است؟
- آیا حفاظت کاتدی لازم است؟
- چگونه میتوان وضعیت تجهیز را پایش کرد؟
- تعمیر، تعویض یا ادامه بهرهبرداری کدامیک منطقیتر است؟
هدف نهایی این گرایش، حذف مطلق خوردگی نیست؛ زیرا در بسیاری از سامانهها چنین چیزی ممکن یا اقتصادی نیست. هدف، مدیریت خوردگی و رساندن نرخ و ریسک تخریب به محدوده قابلقبول است.
چرا خوردگی اهمیت دارد؟
خوردگی میتواند پیامدهایی فراتر از کاهش ضخامت یک قطعه داشته باشد:
- نشت مواد خطرناک
- آتشسوزی یا انفجار
- آلودگی محیطزیست
- توقف تولید
- کاهش عمر تجهیزات
- افزایش هزینه تعمیر و نگهداری
- افت کیفیت محصول
- شکست ناگهانی سازه
- ایجاد خطر برای نیروی انسانی
مطالعه IMPACT انجمن AMPP هزینه جهانی خوردگی را حدود ۲٫۵ تریلیون دلار در سال، معادل تقریبی ۳٫۴ درصد تولید ناخالص داخلی جهان برآورد کرده است. این عدد یک برآورد جهانی است و نباید مستقیماً به یک کشور یا صنعت خاص تعمیم داده شود؛ اما مقیاس اقتصادی مسئله را نشان میدهد.
خوردگی چگونه اتفاق میافتد؟
در بسیاری از محیطهای آبی، خوردگی فلز ماهیتی الکتروشیمیایی دارد و شامل واکنشهای آندی و کاتدی است.
در ناحیه آندی، فلز الکترون از دست میدهد و وارد محیط میشود. برای مثال:
Fe → Fe²⁺ + 2e⁻
الکترونهای تولیدشده در ناحیه دیگری از سطح مصرف میشوند. نوع واکنش کاتدی به محیط وابسته است و میتواند شامل کاهش اکسیژن یا یون هیدروژن باشد.
برای ادامه خوردگی الکتروشیمیایی معمولاً وجود این اجزا ضروری است:
- ناحیه آندی
- ناحیه کاتدی
- مسیر انتقال الکترون
- محیط الکترولیتی
تمام خوردگیها به محلول آبی محدود نیستند. اکسیداسیون و خوردگی دما بالا میتوانند از طریق واکنش مستقیم ماده با گازها و تشکیل لایههای واکنشی اتفاق بیفتند.
انواع خوردگی
خوردگی یکنواخت
در خوردگی یکنواخت، تخریب تقریباً در سطح گستردهای از قطعه توزیع میشود. این نوع خوردگی معمولاً قابلپیشبینیتر است و میتوان کاهش ضخامت را اندازهگیری کرد.
بااینحال، یکنواختبودن ظاهری همیشه به معنای بیخطر بودن نیست؛ زیرا کاهش تدریجی ضخامت میتواند ظرفیت تحمل فشار یا بار را کم کند.

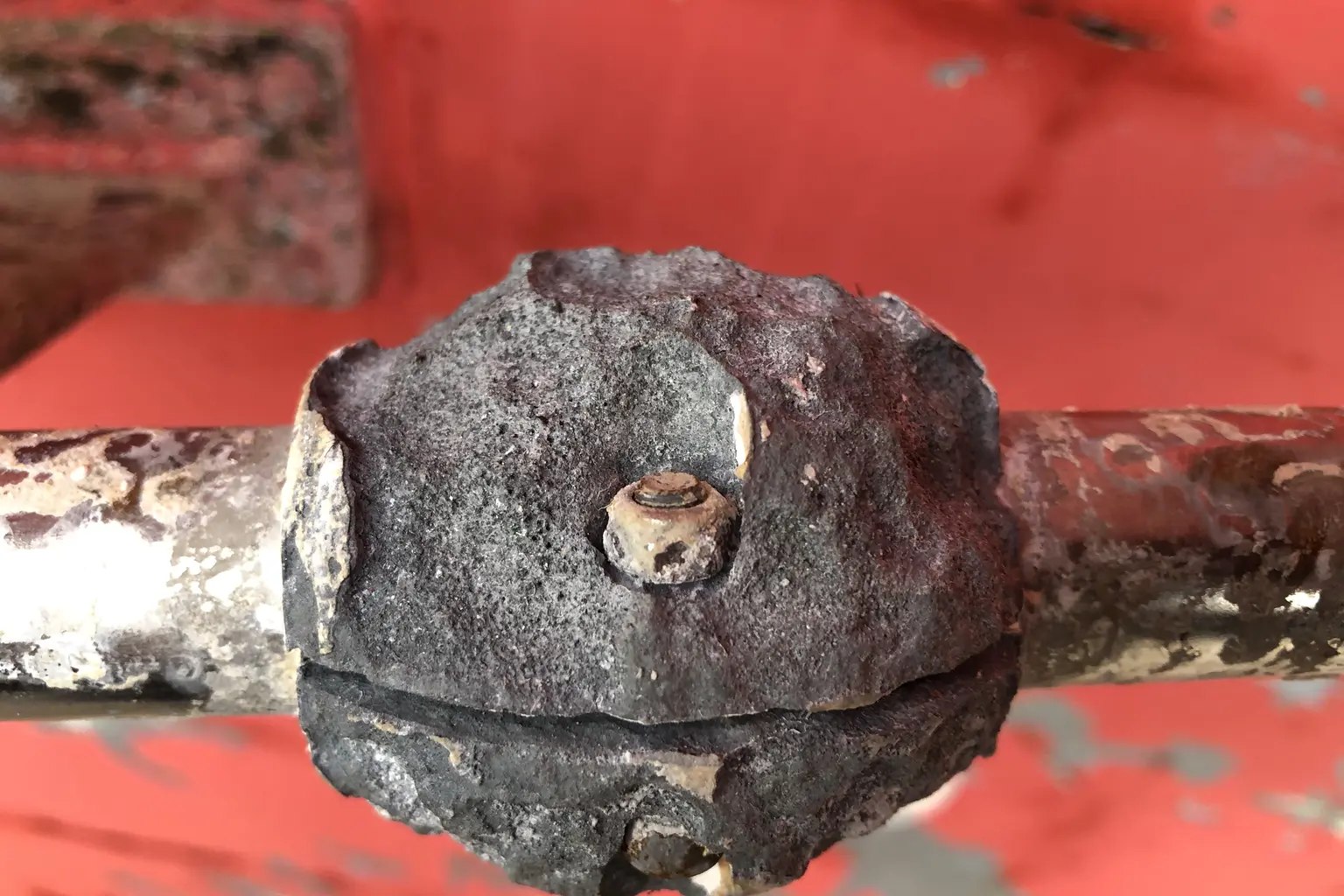

خوردگی گالوانیکی
وقتی دو فلز متفاوت در تماس الکتریکی و در حضور یک الکترولیت قرار گیرند، ممکن است یک زوج گالوانیکی تشکیل شود. فلز فعالتر معمولاً نقش آند را پیدا میکند و با سرعت بیشتری خورده میشود.
شدت خوردگی به عواملی مانند موارد زیر وابسته است:
- اختلاف پتانسیل دو ماده
- نسبت سطح کاتد به آند
- هدایت محیط
- دما
- هندسه اتصال
- شرایط سطح
یک آند کوچک متصل به کاتدی بزرگ میتواند وضعیت بسیار نامطلوبی ایجاد کند.
خوردگی حفرهای
خوردگی حفرهای نوعی خوردگی موضعی است که در آن حفرههای کوچک اما عمیق ایجاد میشوند. فولادهای زنگنزن و آلیاژهای دارای لایه پسیو ممکن است در حضور یونهایی مانند کلرید به این نوع خوردگی حساس باشند.
خطر اصلی این است که کاهش جرم کلی کم به نظر برسد، اما یک حفره عمیق باعث سوراخشدن قطعه شود.
خوردگی شیاری
خوردگی شیاری در نواحی بسته یا دارای انتقال جرم محدود ایجاد میشود؛ مانند:
- زیر واشر
- محل همپوشانی ورقها
- زیر رسوبات
- اتصالات فلنجی
- شکافهای باریک
تغییر ترکیب شیمیایی داخل شیار میتواند محیطی بسیار خورندهتر از سطح آزاد ایجاد کند.
خوردگی بیندانهای
در این حالت، مسیرهای نزدیک مرزدانهها ترجیحاً تخریب میشوند. رسوب فازها یا کاهش عناصر آلیاژی در مجاورت مرزدانه میتواند مقاومت خوردگی این نواحی را کاهش دهد.
این پدیده در بعضی فولادهای زنگنزن حساسشده و آلیاژهای خاص اهمیت دارد.
خوردگی انتخابی
در خوردگی انتخابی، یک عنصر یا فاز از آلیاژ ترجیحاً حل میشود. رویزدایی برنج و گرافیتیشدن بعضی چدنها از نمونههای شناختهشدهاند.
خوردگی فرسایشی
خوردگی فرسایشی در اثر ترکیب واکنش خوردگی و حرکت سیال یا ذرات ایجاد میشود. سرعت زیاد جریان، آشفتگی، ذرات جامد و حبابها میتوانند لایه محافظ سطح را تخریب کنند.
خوردگی ناشی از کاویتاسیون
تشکیل و فروپاشی حبابها در سیال میتواند ضربههای موضعی به سطح وارد کند و همراه با خوردگی باعث تخریب تجهیز شود. پمپها، پروانهها و شیرها از اجزای مستعد این پدیدهاند.
خوردگی میکروبی
فعالیت میکروارگانیسمها میتواند شرایط شیمیایی سطح را تغییر دهد، رسوب ایجاد کند یا واکنشهای خوردگی را تحتتأثیر قرار دهد.
وجود میکروارگانیسم بهتنهایی اثباتکننده خوردگی میکروبی نیست. برای تشخیص باید شواهد میکروبی، شیمیایی، متالورژیکی و عملیاتی در کنار یکدیگر بررسی شوند.
ترکخوردگی تنشی ناشی از خوردگی
در SCC، ترکیب ماده حساس، محیط مشخص و تنش کششی باعث رشد ترک میشود. ممکن است تنش از بارگذاری خارجی، جوشکاری، شکلدهی یا تنش پسماند ناشی شده باشد.
این نوع تخریب میتواند با کاهش جرم ظاهری کم، به شکست ناگهانی منجر شود.
آسیب هیدروژنی
ورود هیدروژن به بعضی فلزات میتواند باعث کاهش شکلپذیری، ایجاد ترک یا تاولزدگی شود. منبع هیدروژن ممکن است خوردگی، فرایند تولید، اسیدشویی، آبکاری یا حفاظت کاتدی نامناسب باشد.
تردی هیدروژنی مجموعهای از سازوکارهای پیچیده است و نباید هر شکست در محیط هیدروژندار را بدون بررسی کافی به آن نسبت داد.
خوردگی دما بالا
در دماهای بالا، مواد ممکن است با اکسیژن، گوگرد، کربن یا گازهای دیگر واکنش دهند. عملکرد لایه اکسیدی به چسبندگی، پیوستگی، سرعت رشد و پایداری آن وابسته است.
خوردگی دما بالا در توربینها، کورهها، بویلرها و واحدهای فرایندی اهمیت دارد.
عوامل مؤثر بر خوردگی
سرعت و نوع خوردگی به مجموعهای از عوامل وابسته است:
عوامل مربوط به ماده
- ترکیب شیمیایی
- ریزساختار
- فازها
- اندازه دانه
- ناخالصیها
- عملیات حرارتی
- تنش پسماند
- وضعیت سطح
- کیفیت جوش
عوامل محیطی
- دما
- pH
- اکسیژن محلول
- یون کلرید
- ترکیبات گوگردی
- رطوبت
- سرعت جریان
- فشار
- فعالیت میکروبی
- رسوبات
عوامل طراحی و بهرهبرداری
- وجود شیار
- تماس فلزات غیرهمجنس
- نقاط مرده جریان
- تخلیهنشدن سیال
- تمرکز تنش
- کیفیت پوشش
- توقف و راهاندازی
- تغییر شرایط فرایند
- نگهداری نامناسب
به همین دلیل، انتخاب یک آلیاژ مقاوم بدون اصلاح طراحی یا شرایط بهرهبرداری همیشه مشکل را حل نمیکند.
روشهای کنترل خوردگی
انتخاب صحیح ماده
انتخاب ماده باید براساس محیط واقعی، دما، فشار، تنش، عمر طراحی، قابلیت ساخت و هزینه چرخه عمر انجام شود.
استفاده از گرانترین آلیاژ الزاماً بهترین راهحل نیست. گاهی فولاد کربنی همراه با پوشش، بازدارنده یا حفاظت کاتدی از نظر فنی و اقتصادی مناسبتر است.
اصلاح طراحی
طراحی مناسب میتواند احتمال خوردگی را کاهش دهد:
- حذف شیارها
- جلوگیری از تجمع سیال
- کاهش نقاط مرده
- جداسازی فلزات غیرهمجنس
- امکان بازرسی و تعمیر
- کاهش تمرکز تنش
- طراحی مناسب تخلیه و تهویه
پوششهای حفاظتی
پوششها میان سطح ماده و محیط مانع ایجاد میکنند یا رفتار الکتروشیمیایی سطح را تغییر میدهند.
انواع پوششها:
- پوششهای آلی
- رنگهای صنعتی
- پوششهای فلزی
- پوششهای تبدیلی
- پوششهای سرامیکی
- پوششهای پلیمری
- پوششهای مقاوم به دما
عملکرد پوشش به آمادهسازی سطح، روش اجرا، ضخامت، چسبندگی، شرایط پخت و کیفیت بازرسی وابسته است. حتی پوشش مناسب در صورت اجرای ضعیف ممکن است سریعاً شکست بخورد.
حفاظت کاتدی
در حفاظت کاتدی، پتانسیل سازه بهگونهای تغییر داده میشود که سرعت واکنش آندی و خوردگی کاهش یابد.
دو روش اصلی عبارتاند از:
آند فداشونده
فلزی فعالتر مانند بعضی آلیاژهای روی، آلومینیوم یا منیزیم به سازه متصل میشود و بهجای آن خورده میشود.
جریان اعمالی
یک منبع خارجی جریان، جریان حفاظتی را به سازه اعمال میکند. این روش برای سازههای بزرگ و شرایطی که کنترل بیشتری لازم است کاربرد دارد.
حفاظت کاتدی باید طراحی و پایش شود. اعمال جریان بیشازحد میتواند باعث مشکلاتی مانند جداشدن پوشش یا افزایش خطر آسیب هیدروژنی در بعضی مواد شود.
پوشش و حفاظت کاتدی معمولاً مکمل یکدیگرند. انجمن AMPP نیز استفاده همزمان آنها را در بسیاری از سازههای مدفون و غوطهور از نظر فنی و اقتصادی مؤثر میداند.
حفاظت آندی
حفاظت آندی با نگهداشتن پتانسیل ماده در محدوده پسیو انجام میشود. این روش فقط برای سامانهها و مواد مشخص مناسب است و به کنترل دقیق نیاز دارد.
بازدارندههای خوردگی
بازدارنده مادهای است که با مقدار کنترلشده به محیط اضافه میشود تا سرعت خوردگی را کاهش دهد.
انتخاب بازدارنده به عوامل زیر وابسته است:
- جنس فلز
- ترکیب سیال
- دما
- جریان
- سازگاری فرایندی
- سمیت و محیطزیست
- امکان پایش غلظت
مصرف بیشتر بازدارنده الزاماً حفاظت بهتر ایجاد نمیکند. دوز، نحوه تزریق و توزیع آن باید کنترل شوند.
کنترل محیط
تغییر شرایط محیط میتواند خوردگی را کاهش دهد:
- کاهش رطوبت
- حذف اکسیژن
- کنترل pH
- کاهش دما
- حذف یونهای مهاجم
- کنترل سرعت جریان
- حذف رسوبات
- کنترل فعالیت میکروبی
پایش و مدیریت خوردگی
کنترل خوردگی بدون پایش مداوم ناقص است. هدف پایش این است که مشخص شود راهکار حفاظتی در شرایط واقعی مؤثر بوده یا خیر.
روشهای پایش شامل موارد زیر هستند:
- کوپن خوردگی
- پروب مقاومت الکتریکی
- پروب مقاومت پلاریزاسیون خطی
- اندازهگیری ضخامت اولتراسونیک
- پایش پتانسیل
- بازرسی چشمی
- آنالیز سیال
- پایش آهن محلول
- بازرسی درونخطی خطوط لوله
- بررسی وضعیت پوشش
- تحلیل دادههای بهرهبرداری
داده پایش باید همراه با اطلاعات فرایندی تفسیر شود. افزایش یا کاهش یک شاخص بهتنهایی همیشه نماینده وضعیت کامل تجهیز نیست.
آزمونهای خوردگی
آزمون غوطهوری و کاهش وزن
نمونه برای مدت مشخص در محیط قرار میگیرد و کاهش جرم آن اندازهگیری میشود. این روش برای محاسبه میانگین نرخ خوردگی مفید است، اما ممکن است شدت خوردگی موضعی را بهخوبی نشان ندهد.
پتانسیل مدار باز
OCP پتانسیل طبیعی نمونه را در محیط اندازهگیری میکند. این مقدار اطلاعات مفیدی درباره وضعیت الکتروشیمیایی میدهد، اما بهتنهایی نرخ خوردگی را تعیین نمیکند.
پلاریزاسیون پتانسیودینامیک
این روش برای بررسی رفتار فعال، پسیو، پتانسیل شکست لایه و حساسیت نسبی به خوردگی موضعی استفاده میشود.
نتایج باید براساس استاندارد، شرایط آزمون، سرعت روبش، آمادهسازی سطح و هندسه سلول تفسیر شوند.
طیفسنجی امپدانس الکتروشیمیایی
EIS پاسخ سامانه را در فرکانسهای مختلف بررسی میکند و در مطالعه پوششها، لایههای سطحی و فرایندهای الکتروشیمیایی کاربرد دارد.
مدار معادل باید براساس سازوکار فیزیکی انتخاب شود. برازش ریاضی خوب بهتنهایی ثابت نمیکند مدل انتخابشده درست است.
آزمون مهنمکی
آزمون مهنمکی برای ارزیابی کنترلشده بعضی پوششها یا مقایسه نمونهها کاربرد دارد؛ اما زمان دوام در این آزمون را نباید بدون اعتبارسنجی مستقیماً به عمر واقعی تجهیز تبدیل کرد.
آزمون خوردگی دما بالا
در این آزمونها تغییر جرم، ساختار لایه اکسیدی، سینتیک رشد و تخریب سطح در دما و اتمسفر مشخص بررسی میشوند.
دروس گرایش خوردگی و حفاظت مواد
عنوان دقیق دروس براساس دانشگاه و برنامه آموزشی متفاوت است. موضوعات رایج عبارتاند از:
- الکتروشیمی و خوردگی پیشرفته
- ترمودینامیک و سینتیک خوردگی
- مهندسی خوردگی
- خوردگی دما بالا
- خوردگی موضعی
- ترکخوردگی تنشی
- پوششهای حفاظتی
- حفاظت کاتدی و آندی
- روشهای الکتروشیمیایی
- آزمونها و پایش خوردگی
- انتخاب مواد
- مهندسی سطح
- خوردگی در صنایع نفت و گاز
- خوردگی میکروبی
- طراحی آزمایش
- تحلیل شکست
در برنامه درسی دانشگاه تهران، دروسی مانند «ترمودینامیک و سینتیک خوردگی پیشرفته» و «الکتروشیمی و خوردگی پیشرفته» دیده میشوند.
تجهیزات و نرمافزارهای مرتبط
تجهیزات
- پتانسیواستات و گالوانواستات
- سلولهای الکتروشیمیایی
- الکترود مرجع
- تجهیزات آزمون غوطهوری
- محفظه مهنمکی
- تجهیزات آزمون پوشش
- ضخامتسنج
- میکروسکوپ نوری و SEM
- تجهیزات آنالیز سطح
- دستگاه اندازهگیری ضخامت اولتراسونیک
- تجهیزات پایش حفاظت کاتدی
نرمافزارهای تحلیل الکتروشیمیایی
نرمافزارهایی مانند موارد زیر برای تحلیل دادههای پلاریزاسیون و امپدانس استفاده میشوند:
- Gamry Echem Analyst
- NOVA
- ZView
- EC-Lab
نرمافزارهای مدلسازی
- COMSOL برای مدلسازی الکتروشیمی و انتقال جرم
- CDEGS برای بعضی تحلیلهای مرتبط با سامانههای زمینی و حفاظت کاتدی
- BEASY برای مدلسازی خوردگی و حفاظت کاتدی
- MATLAB و Python برای تحلیل داده
- Origin برای رسم و پردازش نتایج
مهارت نرمافزاری زمانی ارزشمند است که کاربر محدودیت آزمون، مدار معادل، شرایط مرزی و سازوکار فیزیکی را بشناسد.
استانداردهای مهم
مهندسی خوردگی بهشدت استانداردمحور است. سازمانهای مهم عبارتاند از:
- AMPP
- ASTM International
- ISO
- API
- ASME
- استانداردهای ملی ایران
ASTM مجموعه گستردهای از استانداردها را برای آزمون خوردگی یکنواخت، حفرهای، شیاری، بیندانهای، گالوانیکی، ترکخوردگی تنشی و تردی هیدروژنی ارائه میکند.
استاندارد باید متناسب با ماده، محیط و هدف آزمون انتخاب شود. اجرای یک آزمون بدون توجه به دامنه کاربرد استاندارد میتواند نتیجه گمراهکننده ایجاد کند.
بازار کار خوردگی و حفاظت مواد
دانشآموختگان این گرایش میتوانند در موقعیتهای زیر فعالیت کنند:
- مهندس خوردگی
- کارشناس حفاظت کاتدی
- کارشناس پوشش
- کارشناس پایش خوردگی
- کارشناس انتخاب مواد
- مهندس یکپارچگی تجهیزات
- کارشناس بازرسی فنی
- کارشناس تحقیقوتوسعه
- کارشناس آزمایشگاه خوردگی
- کارشناس مواد و متالورژی
- کارشناس مدیریت دارایی
- کارشناس تزریق مواد شیمیایی
صنایع مرتبط
- نفت و گاز
- پالایشگاه
- پتروشیمی
- خطوط انتقال
- صنایع دریایی
- نیروگاه
- آب و فاضلاب
- صنایع شیمیایی
- معدن
- فولاد
- خودروسازی
- سازههای مدفون
- مخازن ذخیره
- صنایع کاغذ و سلولز
واقعیت بازار کار در ایران
گرایش خوردگی ارتباط نزدیکی با صنایع نفت، گاز، پتروشیمی، نیروگاه و خطوط انتقال دارد. بااینحال، مدرک دانشگاهی بهتنهایی برای تمام موقعیتهای تخصصی کافی نیست.
برخی مشاغل به تجربه میدانی، شناخت استاندارد و گواهی حرفهای نیاز دارند؛ بهخصوص در زمینههای:
- حفاظت کاتدی
- بازرسی پوشش
- بازرسی تجهیزات
- پایش خطوط لوله
- مدیریت یکپارچگی
دورهها و گواهیهای AMPP در حوزه حفاظت کاتدی، پوشش و خوردگی شناختهشدهاند؛ اما دریافت گواهی نیز جایگزین تجربه واقعی و دانش مهندسی نمیشود.
نمونه یک مسئله صنعتی
فرض کنید خط لوله فولادی مدفونی دچار کاهش ضخامت موضعی شده است.
روند بررسی میتواند شامل مراحل زیر باشد:
- بررسی جنس و مشخصات خط
- تحلیل محل و شکل آسیب
- بررسی وضعیت پوشش
- اندازهگیری پتانسیل حفاظت کاتدی
- بررسی مقاومت خاک
- کنترل اتصالات الکتریکی
- بررسی جریانهای سرگردان
- تحلیل دادههای بازرسی
- ارزیابی نرخ خوردگی
- تعیین اقدام اصلاحی
راهکار ممکن است شامل تعمیر پوشش، اصلاح حفاظت کاتدی، کنترل جریان سرگردان، افزایش پایش یا تعویض بخش آسیبدیده باشد. انتخاب راهکار باید بر مبنای ارزیابی ریسک و وضعیت واقعی خط انجام شود.
تفاوت مهندس خوردگی با بازرس فنی
مهندس خوردگی بر سازوکار تخریب، طراحی روش کنترل، انتخاب مواد و پایش تمرکز دارد.
بازرس فنی وضعیت تجهیز را با استفاده از روشهای بازرسی و آزمون ارزیابی میکند.
این دو حوزه همپوشانی دارند، اما یکسان نیستند. در پروژههای صنعتی، مهندس خوردگی، بازرس، مهندس فرایند و متخصص مکانیک باید اطلاعات خود را برای تصمیمگیری درباره تجهیز ترکیب کنند.
موضوعات پایاننامه
- پوششهای ضدخوردگی
- بازدارندههای خوردگی
- خوردگی فولاد در محیطهای نفت و گاز
- حفاظت کاتدی
- خوردگی میکروبی
- خوردگی دما بالا
- خوردگی آلیاژهای سبک
- تردی هیدروژنی
- ترکخوردگی تنشی
- خوردگی ایمپلنتها
- خوردگی در ساخت افزایشی
- پوششهای خودترمیمشونده
- پایش هوشمند خوردگی
- مدلسازی الکتروشیمیایی
- تحلیل امپدانس
- خوردگی خطوط انتقال
- خوردگی در انرژیهای تجدیدپذیر
- خوردگی سامانههای هیدروژنی
انتخاب موضوع باید با تجهیزات آزمایشگاه، دسترسی به محیط آزمون و تخصص استاد هماهنگ باشد.
این گرایش برای چه کسانی مناسب است؟
خوردگی و حفاظت مواد انتخاب مناسبی است اگر:
- به شیمی و الکتروشیمی علاقه دارید.
- از تحلیل علت تخریب تجهیزات لذت میبرید.
- به صنایع نفت، گاز و فرایندی علاقهمندید.
- برای فعالیت آزمایشگاهی و میدانی آمادگی دارید.
- به استانداردها و مستندسازی علاقه دارید.
- در تحلیل مسائل چندعاملی صبور هستید.
- ایمنی و مدیریت ریسک برایتان اهمیت دارد.
ممکن است مناسب نباشد اگر:
- به شیمی و الکتروشیمی علاقه ندارید.
- تمایلی به کار میدانی یا محیط صنعتی ندارید.
- از مطالعه استانداردها دوری میکنید.
- فقط به تولید و طراحی قطعه علاقهمندید.
- انتظار دارید هر مشکل خوردگی با یک پوشش حل شود.
مسیر پیشنهادی یادگیری
مرحله اول: دانش پایه
- ترمودینامیک
- شیمی فیزیک
- الکتروشیمی
- متالورژی فیزیکی
- خواص مواد
مرحله دوم: خوردگی
- خوردگی یکنواخت و موضعی
- پسیویته
- خوردگی گالوانیکی
- SCC
- آسیب هیدروژنی
- خوردگی دما بالا
مرحله سوم: روشهای کنترل
- انتخاب مواد
- پوشش
- بازدارنده
- حفاظت کاتدی
- اصلاح طراحی
- پایش خوردگی
مرحله چهارم: آزمایش و نرمافزار
- آزمون کاهش وزن
- پلاریزاسیون
- EIS
- تحلیل داده
- COMSOL یا نرمافزار تخصصی
- مطالعه استانداردهای ASTM و AMPP
مرحله پنجم: تجربه صنعتی
- بازدید از واحد صنعتی
- تحلیل یک نمونه تخریبشده
- تدوین گزارش فنی
- بررسی سیستم حفاظت کاتدی
- آشنایی با بازرسی پوشش
- تحلیل دادههای پایش
سؤالات متداول
گرایش خوردگی و حفاظت مواد چیست؟
این گرایش سازوکار تخریب مواد در محیط و روشهای کنترل آن، مانند انتخاب مواد، پوشش، حفاظت کاتدی، بازدارنده و پایش را بررسی میکند.
آیا خوردگی فقط مربوط به فلزات است؟
اصطلاح خوردگی بیشتر برای فلزات استفاده میشود، اما مواد غیرفلزی نیز میتوانند در اثر محیط دچار تخریب شیمیایی، فیزیکی یا زیستی شوند.
بازار کار خوردگی چگونه است؟
این گرایش در نفت، گاز، پتروشیمی، خطوط انتقال، نیروگاه، صنایع دریایی، آب و فاضلاب و صنایع شیمیایی کاربرد دارد. مهارت میدانی و شناخت استانداردها اهمیت زیادی دارند.
مهمترین نرمافزار خوردگی چیست؟
نرمافزار واحدی وجود ندارد. ابزارهای تحلیل داده الکتروشیمیایی برای آزمایشگاه و نرمافزارهایی مانند COMSOL، CDEGS و BEASY برای مدلسازی کاربرد دارند.
آیا حفاظت کاتدی بهتنهایی کافی است؟
خیر. اثربخشی آن به طراحی، پوشش، شرایط محیط، نصب و پایش وابسته است. در بسیاری از سازهها پوشش و حفاظت کاتدی بهصورت مکمل استفاده میشوند.
آیا مدرک دانشگاهی برای کار در حفاظت کاتدی کافی است؟
برای بعضی موقعیتهای اولیه مفید است، اما مسئولیتهای طراحی و تأیید معمولاً به تجربه، شناخت استاندارد و گاهی گواهی حرفهای نیاز دارند.
تفاوت زنگزدگی و خوردگی چیست؟
زنگزدگی اصطلاحی رایج برای محصولات خوردگی آهن و فولاد است؛ اما خوردگی مفهوم گستردهتری دارد و انواع فلزات و سازوکارهای تخریب را شامل میشود.
جمعبندی
گرایش خوردگی و حفاظت مواد به شناسایی، پیشبینی و کنترل تخریب مواد میپردازد. این حوزه از الکتروشیمی و آزمایشگاه تا انتخاب مواد، پوشش، حفاظت کاتدی، پایش و مدیریت یکپارچگی تجهیزات گسترده است.
مهندس خوردگی موفق فقط نرخ خوردگی را اندازهگیری نمیکند؛ او باید شواهد متالورژیکی، شیمیایی، طراحی و عملیاتی را کنار یکدیگر قرار دهد و راهکاری ایمن، اجرایی و اقتصادی ارائه کند.
برای مقایسه این گرایش با سایر مسیرها، مقاله معرفی گرایشهای مهندسی مواد در کارشناسی ارشد ۱۴۰۵ را مطالعه کنید.
اولین نفری باشید که نظر میدهد!
