نقش نسوزها و تعمیرات اساسی؛ چرا سلامت آستر و سامانههای جانبی میتواند بر تداوم تولید کل زنجیره اثر بگذارد؟
در کارخانههای فولاد، مس، آلومینیوم، سیمان، شیشه و دیگر صنایع دمابالا، توقف یک تجهیز حرارتی بهندرت فقط همان تجهیز را تحتتأثیر قرار میدهد. کوره، پاتیل، تاندیش، کانال انتقال مذاب و تجهیزات پیشگرمایش بخشی از یک زنجیره بههمپیوستهاند و اختلال در هرکدام میتواند ظرفیت واحدهای بالادست و پاییندست را نیز کاهش دهد.
در مرکز بسیاری از این تجهیزات، لایهای قرار دارد که شاید از بیرون دیده نشود، اما نقشی تعیینکننده در ایمنی و پایداری فرایند دارد: آستر نسوز.
آستر نسوز مرز میان محیط داغ و خورنده داخل تجهیز و پوسته فلزی آن است. به همین دلیل، تخریب کنترلنشده نسوز میتواند از افزایش مصرف انرژی و افت کیفیت محصول آغاز شود و در موارد شدید، به توقف اضطراری، آسیب پوسته یا نشت مواد مذاب منجر شود.
بااینحال، سلامت آستر فقط به کیفیت ماده نسوز وابسته نیست. سیستم احتراق، خنککاری، ابزار دقیق، آببندی، مکش، انتقال مواد و نحوه بهرهبرداری نیز بر عمر نسوز اثر میگذارند. به همین علت، تعمیرات اساسی باید با نگاهی یکپارچه به نسوز، تجهیزات مکانیکی و سامانههای جانبی انجام شود.
نسوز چیست و چرا فقط یک پوشش مقاوم به حرارت نیست؟
مواد نسوز گروهی از مواد عمدتاً غیرفلزی هستند که برای کار در دماهای بالا و محیطهای خورنده طراحی میشوند. این مواد به شکل آجر، جرم ریختنی، جرم کوبیدنی، قطعات پیشساخته، ملات، پوشش یا ترکیبی از این موارد در تجهیزات حرارتی به کار میروند.
وظیفه آستر نسوز تنها تحمل دمای بالا نیست. یک آستر صنعتی باید بتواند همزمان در برابر چند عامل مقاومت کند:
- انتقال حرارت به پوسته فلزی را محدود کند؛
- در برابر خوردگی ناشی از مذاب، سرباره، گاز و غبار مقاوم باشد؛
- شوکها و سیکلهای حرارتی را تحمل کند؛
- در برابر سایش و فرسایش مکانیکی پایداری داشته باشد؛
- شکل هندسی و ابعاد داخلی تجهیز را حفظ کند؛
- شرایط حرارتی مناسب برای واکنشها و عملیات فرایندی فراهم آورد؛
- از پوسته، سازه و تجهیزات پیرامونی محافظت کند.
بنابراین انتخاب نسوز فقط براساس بیشینه دمای قابلتحمل صحیح نیست. ترکیب شیمیایی مذاب و سرباره، سرعت جریان، فشار، اتمسفر کوره، تعداد سیکلهای گرم و سرد، نحوه شارژ و تخلیه و محدودیتهای تعمیراتی نیز باید در انتخاب ماده و طراحی آستر لحاظ شوند.
ساختار آستر نسوز چگونه است؟
در بسیاری از تجهیزات، آستر از چند لایه تشکیل میشود و هر لایه وظیفه متفاوتی دارد.
۱. لایه کاری
لایه کاری مستقیماً با شعله، گاز داغ، مذاب یا سرباره تماس دارد. این بخش معمولاً بیشترین خوردگی، سایش و شوک حرارتی را تجربه میکند و به همین علت، انتخاب ماده آن باید با شرایط واقعی فرایند سازگار باشد.
۲. لایه ایمنی یا پشتیبان
این لایه پس از آسیبدیدگی یا نازکشدن لایه کاری، نقش حفاظتی ثانویه ایجاد میکند. سلامت این بخش برای جلوگیری از رسیدن حرارت یا مذاب به پوسته اهمیت زیادی دارد.
۳. لایه عایق
وظیفه اصلی لایه عایق، کاهش اتلاف حرارت و پایین نگهداشتن دمای پوسته است. البته افزایش بیشازحد عایقکاری بدون بررسی طراحی حرارتی نیز میتواند توزیع دما و محل تشکیل تنش را تغییر دهد؛ بنابراین طراحی لایهها باید مهندسیشده باشد.
۴. پوسته و سازه نگهدارنده
پوسته فلزی بخشی از نسوز نیست، اما رفتار آن با آستر ارتباط مستقیم دارد. تغییر شکل پوسته، خوردگی، خرابی جوشها، حرکت اتصالات یا انبساط کنترلنشده میتواند به ترکخوردگی و جداشدن آستر منجر شود.
مهمترین سازوکارهای تخریب آستر نسوز
تخریب نسوز معمولاً حاصل یک عامل منفرد نیست. در بسیاری از موارد، چند سازوکار بهصورت همزمان یا پیدرپی عمل میکنند.
خوردگی شیمیایی
مذاب، سرباره، فلاکسها و گازهای فرایندی میتوانند با اجزای نسوز واکنش دهند. در صورت ناسازگاری شیمیایی، فازهای دیرگداز بهتدریج حل شده یا به ترکیباتی با نقطه ذوب و استحکام پایینتر تبدیل میشوند.
برای مثال، تغییر ترکیب یا بازیسیته سرباره میتواند سرعت خوردگی بعضی نسوزها را بهشدت تغییر دهد. به همین دلیل، تغییر خوراک یا مواد افزودنی بدون ارزیابی اثر آن بر نسوز ممکن است عمر آستر را کاهش دهد.
نفوذ مذاب و سرباره
وجود تخلخل و ترک، امکان نفوذ مواد را به داخل آستر فراهم میکند. مواد نفوذکرده ممکن است درون نسوز واکنش دهند، ساختار آن را تضعیف کنند یا هنگام سرد و گرم شدن، تنشهای جدیدی به وجود آورند.
نفوذ عمیق همچنین میتواند باعث تغییر خواص حرارتی و مکانیکی لایههای داخلی شود و آسیب را از سطح تماس به عمق آستر گسترش دهد.
سایش و فرسایش
حرکت مذاب، برخورد ذرات جامد، شارژ مواد، همزدن گازی و جریانهای متلاطم میتوانند سطح نسوز را بهصورت مکانیکی فرسوده کنند. این پدیده معمولاً در نواحی برخورد مستقیم جریان، خط سرباره، محل شارژ و خروجیها شدیدتر است.
در پاتیلهای فولاد، برای نمونه، الگوی جریان ناشی از همزدن گازی یکی از عوامل مؤثر بر توزیع فرسایش آستر است. مطالعات مدلسازی نیز نشان دادهاند که ترکیب انتقال حرارت، جریان مذاب و انحلال اجزای نسوز برای پیشبینی عمر آستر اهمیت دارد. مطالعه SINTEF درباره پیشبینی عمر آستر پاتیل
شوک حرارتی
تغییر سریع دما موجب انبساط و انقباض نامتوازن میشود. اگر تنش حرارتی ایجادشده از توان تحمل ماده بیشتر باشد، ترکهای سطحی یا عمقی شکل میگیرند.
خاموش و روشنشدنهای مکرر، پیشگرمایش نامناسب، تماس ناگهانی آستر سرد با مذاب و سردکردن غیراصولی از عوامل مهم شوک حرارتی هستند.
پوستهشدن و جداشدگی
اختلاف خواص میان لایه سطحی و بخشهای داخلی ممکن است باعث جداشدن قطعاتی از نسوز شود. نفوذ مواد، تغییر فاز، گرادیان دما و تنش مکانیکی میتوانند این فرایند را تشدید کنند.
آسیبهای مکانیکی
برخورد تجهیزات، ابزارهای پاکسازی، بار جامد یا عملیات نامناسب تخلیه میتواند آستر را بشکند. حتی ترک کوچکی که در اثر ضربه ایجاد شده است، ممکن است مسیر نفوذ سرباره یا مذاب را باز کند و تخریب شیمیایی را سرعت دهد.
خطاهای نصب و خشککردن
کیفیت ماده اولیه بهتنهایی عملکرد مناسب آستر را تضمین نمیکند. اختلاط نامناسب جرم، مقدار نادرست آب، تراکم ناکافی، اجرای نامناسب درزها، خشککردن سریع و رعایتنکردن منحنی گرمکردن میتواند پیش از آغاز تولید، زمینه خرابی آستر را فراهم کند.
در نسوزهای مونولیتیک، باقیماندن رطوبت و افزایش سریع دما ممکن است فشار بخار داخلی ایجاد کند و موجب ترک یا جداشدن ناگهانی بخشهایی از آستر شود.
چه نشانههایی از کاهش سلامت آستر خبر میدهند؟
فرسایش نسوز همیشه بهصورت یک شکست ناگهانی ظاهر نمیشود. معمولاً پیش از رسیدن به وضعیت بحرانی، نشانههایی قابلاندازهگیری وجود دارد:
- افزایش تدریجی یا موضعی دمای پوسته؛
- تشکیل نقاط داغ در تصاویر حرارتی؛
- افزایش مصرف سوخت یا انرژی؛
- کاهش توانایی تجهیز در حفظ دما؛
- تغییر الگوی احتراق یا توزیع حرارت؛
- افزایش زمان فرایند یا افت ظرفیت؛
- مشاهده ترک، تورم، ریزش یا فرورفتگی آستر؛
- تغییر ترکیب محصول یا افزایش آخالها؛
- تغییر غیرعادی دمای آب خروجی سیستم خنککاری؛
- افزایش دفعات تعمیرات موضعی؛
- ناپایداری فشار، جریان یا دمای فرایند.
بررسی روند تغییرات معمولاً از یک اندازهگیری منفرد مهمتر است. ممکن است دمای پوسته هنوز از حد هشدار عبور نکرده باشد، اما افزایش پیوسته آن در چند دوره متوالی نشاندهنده کاهش ضخامت یا تغییر شرایط تماس در داخل تجهیز باشد.
چگونه خرابی یک آستر، کل زنجیره تولید را درگیر میکند؟
در صنایع پیوسته، تجهیزات بهصورت مستقل کار نمیکنند. خروج هر حلقه از مدار میتواند تعادل تولید را در بخشهای دیگر نیز بر هم بزند.
برای نمونه، اگر یک پاتیل به دلیل کاهش ضخامت آستر از سرویس خارج شود، ظرفیت انتقال مذاب کاهش مییابد. این اتفاق میتواند زمان انتظار مذاب را افزایش دهد، ریتم ریختهگری را مختل کند و در نهایت باعث کاهش تولید واحد ذوب شود.
در یک کوره نیز خرابی نسوز ممکن است پیامدهای زیر را به دنبال داشته باشد:
- تجهیز برای بازرسی و تعمیر از مدار خارج میشود.
- خوراک ورودی کاهش یافته یا متوقف میشود.
- واحدهای بالادست با انباشت مواد یا محدودیت ذخیرهسازی مواجه میشوند.
- واحدهای پاییندست با کمبود مذاب یا محصول میانی روبهرو میشوند.
- راهاندازی مجدد به خشککردن و گرمکردن کنترلشده نیاز پیدا میکند.
- تولید پس از راهاندازی نیز ممکن است مدتی در ظرفیت اسمی انجام نشود.
به همین دلیل، خسارت واقعی خرابی نسوز فقط هزینه خرید و نصب ماده جدید نیست. توقف تولید، مصرف انرژی هنگام خاموش و روشنکردن، افت کیفیت، ضایعات، نیروی انسانی، خسارتهای ثانویه و تأخیر در تحویل محصول نیز باید در محاسبات دیده شوند.
تأثیر سلامت نسوز بر مصرف انرژی
با کاهش ضخامت یا آسیب لایههای عایق، شار حرارتی عبوری از دیواره افزایش پیدا میکند. نتیجه این وضعیت میتواند افزایش دمای پوسته، اتلاف انرژی و نیاز به سوخت بیشتر برای حفظ دمای فرایند باشد.
در مقابل، طراحی صحیح آستر میتواند:
- اتلاف حرارت را کاهش دهد؛
- پایداری دمایی فرایند را بهتر کند؛
- زمان گرمکردن را کنترل کند؛
- مصرف سوخت یا برق را کاهش دهد؛
- از گرمشدن بیشازحد پوسته و تجهیزات اطراف جلوگیری کند.
البته کاهش انتقال حرارت نباید تنها معیار طراحی باشد. آستر باید میان عایقکاری، پایداری مکانیکی، مقاومت شیمیایی و قابلیت تعمیر تعادل ایجاد کند.
تأثیر نسوز بر کیفیت محصول
واکنش میان نسوز، سرباره و مذاب میتواند بر ترکیب و تمیزی محصول اثر بگذارد. جداشدن ذرات نسوز، نفوذ هوا از اتصالات یا عملکرد نامناسب قطعات کنترل جریان ممکن است مقدار آخالها را افزایش دهد یا موجب اکسیداسیون مجدد مذاب شود.
در مسیر انتقال فولاد از پاتیل به تاندیش، برای مثال، شراودها، نازلها و آببندیها علاوه بر کنترل جریان، برای کاهش ورود هوا و جلوگیری از اکسیداسیون مجدد به کار میروند. عملکرد نامناسب این اجزا میتواند کیفیت فولاد را تحتتأثیر قرار دهد. توضیحات فنی Vesuvius درباره شراود و آببندی
بنابراین مدیریت نسوز فقط بخشی از فعالیت تعمیرات نیست؛ بخشی از کنترل کیفیت فرایند نیز محسوب میشود.

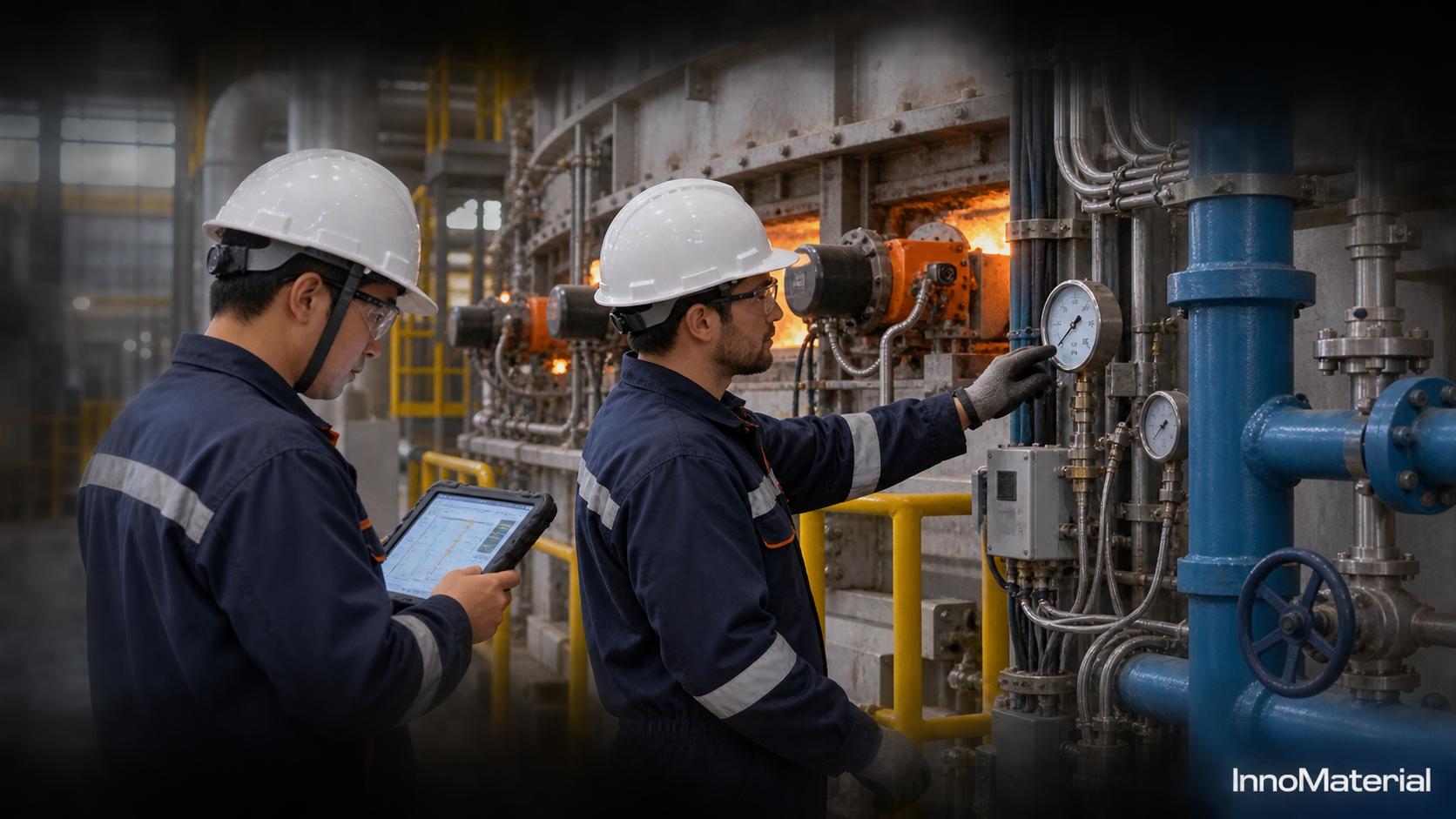

سامانههای جانبی چگونه عمر آستر را تغییر میدهند؟
حتی اگر نسوز مناسب انتخاب و بهدرستی نصب شده باشد، عملکرد نامناسب تجهیزات جانبی میتواند عمر آن را کاهش دهد.
سیستم احتراق
تنظیم نامناسب مشعل، نسبت غلط سوخت و هوا یا توزیع نامتوازن شعله ممکن است نقاط داغ موضعی ایجاد کند. برخورد مستقیم و مداوم شعله با یک ناحیه نیز سرعت تخریب آن قسمت را افزایش میدهد.
سیستم خنککاری
کاهش دبی، گرفتگی مسیر، نشتی یا افزایش دمای آب برگشتی میتواند تعادل حرارتی تجهیز را بر هم بزند. از سوی دیگر، نشت آب به داخل تجهیزات حاوی مذاب یکی از خطرناکترین وضعیتهای عملیاتی است و باید با حساسیت بالا پایش شود.
ابزار دقیق و سیستم کنترل
ترموکوپلها، حسگرهای فشار و جریان، دوربینهای حرارتی و سیستمهای ثبت داده، ابزارهای اصلی تشخیص زودهنگام هستند. حسگر معیوب یا کالیبراسیون نادرست ممکن است شرایط غیرعادی را پنهان کند یا تصمیم عملیاتی اشتباه به وجود آورد.
آببندی و اتصالات
ورود هوای ناخواسته میتواند اتمسفر فرایند، الگوی احتراق و کیفیت مذاب را تغییر دهد. خرابی آببندیها همچنین ممکن است باعث خروج گاز داغ و آسیب به سازه یا تجهیزات پیرامونی شود.
سیستم مکش و غبارگیر
مکش بیشازحد یا ناکافی بر فشار داخلی، مسیر گاز و توزیع دما تأثیر میگذارد. تجمع غبار و رسوبات نیز میتواند سطح مقطع مسیرها را تغییر دهد و نقاط داغ یا اختلاف فشار ایجاد کند.
تجهیزات انتقال و شارژ
نحوه ورود خوراک، ارتفاع سقوط مواد و محل برخورد آنها با دیواره میتواند فرسایش موضعی ایجاد کند. تغییر کوچک در مسیر شارژ گاهی الگوی سایش آستر را بهطور محسوسی تغییر میدهد.
تعمیرات اساسی؛ تعویض نسوز یا بازنگری کامل تجهیز؟
تعمیرات اساسی نباید صرفاً به تخریب آستر قدیمی و نصب نسوز جدید محدود شود. اگر علت اصلی فرسایش شناسایی نشود، همان الگوی خرابی در کمپین بعدی نیز تکرار خواهد شد.
یک برنامه اصولی تعمیرات اساسی معمولاً شامل مراحل زیر است:
۱. جمعآوری دادههای بهرهبرداری
پیش از توقف باید روند دما، مصرف انرژی، تعداد سیکلها، ترکیب خوراک، شرایط سرباره، تعمیرات موضعی و رخدادهای غیرعادی بررسی شود.
۲. سردکردن و ایمنسازی کنترلشده
سرعت سردکردن باید با نوع تجهیز و نسوز سازگار باشد. توقف ناگهانی و سردکردن شدید ممکن است خود موجب گسترش ترکها و دشوارشدن تحلیل خرابی شود.

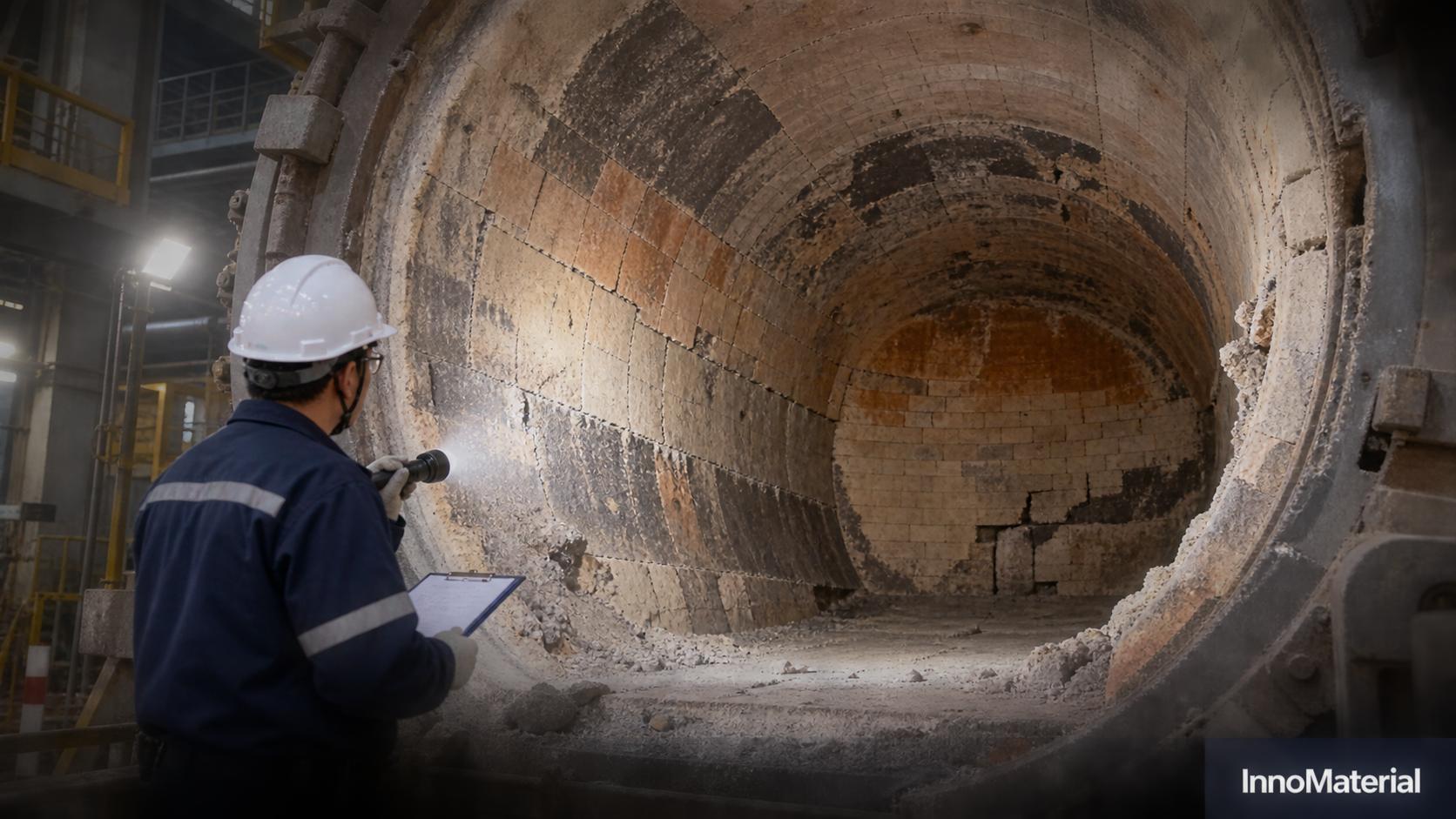

۳. بازرسی و مستندسازی آستر
پیش از تخریب کامل باید محل ترکها، تغییر رنگ، نفوذ، سایش، ریزش و نقاط دارای ضخامت کم ثبت شود. عکسبرداری، نقشه فرسایش و ثبت محل نمونهها برای تحلیل ریشهای ضروری است.
۴. بررسی پوسته و سازه
پس از برداشتن آستر، پوسته از نظر خوردگی، تغییر شکل، ترک، وضعیت جوشها و اتصالات بررسی میشود. نصب آستر جدید روی پوسته آسیبدیده، مشکل را برطرف نمیکند.
۵. تحلیل علت خرابی
پرسش اصلی فقط این نیست که «کدام قسمت تخریب شده است؟»؛ بلکه باید مشخص شود چرا آن ناحیه سریعتر از انتظار آسیب دیده است.
آیا ترکیب سرباره تغییر کرده؟ شعله مستقیماً به دیواره برخورد داشته؟ مسیر شارژ نامناسب بوده؟ سیستم خنککاری مشکل داشته؟ کیفیت نصب پایین بوده؟ یا طراحی آستر با شرایط جدید فرایند سازگار نبوده است؟
۶. اصلاح طراحی و انتخاب مواد
ممکن است همه نواحی به یک نوع نسوز نیاز نداشته باشند. استفاده از طراحی ناحیهبندیشده، تقویت نقاط پرتنش یا تغییر نوع ماده در خط سرباره و محل برخورد جریان میتواند عملکرد آستر را بهتر کند.

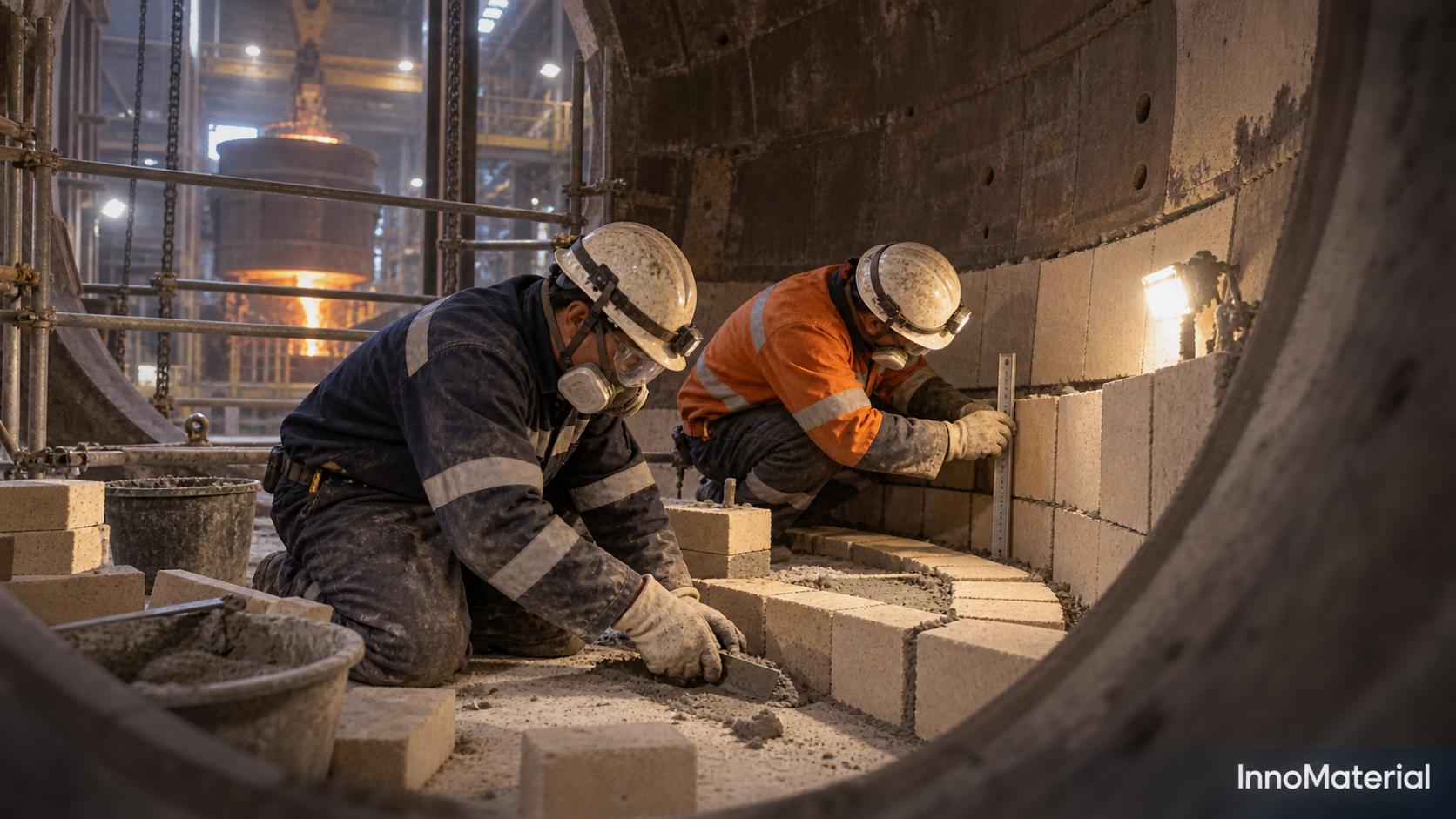

۷. کنترل کیفیت نصب
شرایط نگهداری مواد، میزان آب، زمان اختلاط، تراکم، نحوه اجرای درزها، دمای محیط و زمان گیرش باید کنترل و ثبت شوند.
۸. خشککردن و پیشگرمایش
اجرای منحنی خشککردن متناسب با نوع ماده، ضخامت آستر و رطوبت موجود ضروری است. افزایش شتابزده دما میتواند پیش از ورود تجهیز به تولید، آسیب جدی ایجاد کند.
۹. راهاندازی مرحلهای و پایش اولیه
در نخستین ساعات و روزهای بهرهبرداری باید دمای پوسته، عملکرد مشعل، سیستم خنککاری و رفتار نقاط تعمیرشده با دقت بیشتری پایش شود.
پایش وضعیت؛ عبور از تعمیرات واکنشی به نگهداری پیشبینانه
روش سنتی این است که آستر تا رسیدن به پایان عمر تقریبی یا مشاهده آسیب جدی مورد استفاده قرار گیرد. اما پایش وضعیت امکان تصمیمگیری دقیقتر را فراهم میکند.
ابزارهای قابلاستفاده عبارتاند از:

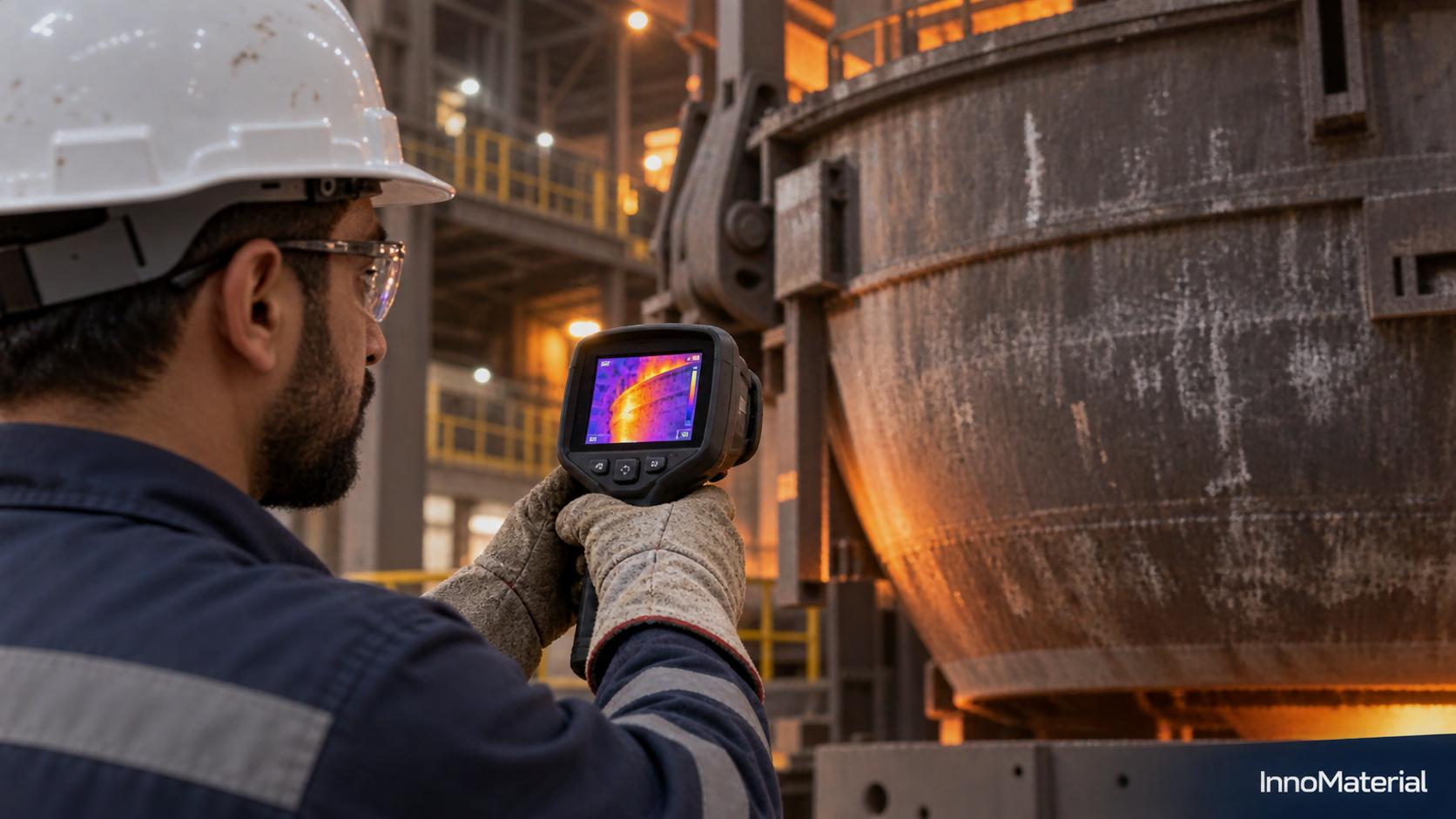

- تصویربرداری حرارتی از پوسته؛
- ترموکوپلهای تعبیهشده در لایهها؛
- اندازهگیری ضخامت باقیمانده؛
- اسکن لیزری سطح داخلی؛
- تحلیل دمای آب خنککاری؛
- ثبت تعداد ذوب یا سیکلهای کاری؛
- تحلیل روند مصرف انرژی؛
- مدلهای فیزیکی و دادهمحور پیشبینی فرسایش.
هدف این نیست که آستر تا آخرین میلیمتر ممکن استفاده شود. هدف، انتخاب نقطهای است که میان عمر اقتصادی، ریسک ایمنی و برنامه تولید تعادل برقرار کند.
مدلهای پیشبینی عمر پاتیل نیز دقیقاً برای پاسخ به همین پرسش توسعه یافتهاند: آیا آستر برای یک سیکل دیگر ایمن است یا باید تجهیز از سرویس خارج شود؟ پژوهش درباره مدلسازی عمر آستر پاتیل
شاخصهای مناسب برای مدیریت عملکرد نسوز
برای ارزیابی واقعی عملکرد، صرفاً ثبت تاریخ تعویض آستر کافی نیست. شاخصهای زیر میتوانند تصویر دقیقتری ارائه دهند:
- عمر آستر برحسب تعداد سیکل یا مقدار تولید؛
- مصرف نسوز به ازای هر تن محصول؛
- تعداد و مدت توقفهای مرتبط با نسوز؛
- نرخ تعمیرات موضعی؛
- بیشینه و میانگین دمای پوسته؛
- پراکندگی فرسایش در نواحی مختلف؛
- انرژی مصرفی به ازای واحد محصول؛
- هزینه نسوز به ازای تن تولید؛
- میزان ضایعات یا افت کیفیت مرتبط با آستر؛
- اختلاف عمر واقعی و عمر طراحیشده.
تمرکز صرف بر کاهش قیمت خرید نسوز ممکن است هزینه کل را افزایش دهد. ماده ارزانتر اگر موجب کاهش عمر کمپین، افزایش تعمیر یا توقف اضطراری شود، لزوماً انتخاب اقتصادیتری نیست.
خطاهای رایج در مدیریت نسوز و تعمیرات
برخی اشتباهات متداول عبارتاند از:
- انتخاب نسوز تنها براساس دمای کاری؛
- نادیدهگرفتن ترکیب سرباره و شرایط شیمیایی؛
- تغییر شرایط فرایند بدون بررسی اثر آن بر آستر؛
- تعمیر سطحی بدون شناسایی علت ریشهای؛
- استفاده از یک ماده واحد در تمام نواحی تجهیز؛
- ثبتنکردن الگوی فرسایش پیش از تخریب؛
- خشککردن سریع برای کاهش زمان توقف؛
- بیتوجهی به کالیبراسیون حسگرها؛
- ادامه بهرهبرداری فقط براساس تعداد سیکل؛
- جدا دانستن نسوز از احتراق، خنککاری و مکانیک تجهیز.
جمعبندی
آستر نسوز یک قطعه مصرفی ساده نیست؛ بلکه بخشی از سامانه ایمنی، کنترل حرارت، کیفیت محصول و پایداری تولید است. خرابی آن میتواند از افزایش تدریجی مصرف انرژی آغاز شود و در نهایت، توقف اضطراری چند واحد متصل به یکدیگر را در پی داشته باشد.
از سوی دیگر، حتی بهترین نسوز نیز بدون نصب صحیح، خشککردن کنترلشده، بهرهبرداری پایدار و عملکرد مناسب سامانههای جانبی به عمر مورد انتظار نمیرسد.
نگاه حرفهای به تعمیرات اساسی یعنی بررسی همزمان آستر، پوسته، مشعلها، خنککاری، آببندی، ابزار دقیق، مسیر مواد و دادههای بهرهبرداری. چنین رویکردی تعمیرات را از یک هزینه اجتنابناپذیر به ابزاری برای افزایش ایمنی، کاهش توقفهای ناخواسته و حفظ ظرفیت تولید تبدیل میکند.
در یک زنجیره صنعتی پیوسته، سلامت چند سانتیمتر آستر میتواند بر عملکرد صدها متر خط تولید اثر بگذارد.
